ina滑塊導軌零件安裝圖

名稱 :ina滑塊導軌零件安裝圖
型號 :KUVE15-B
品牌 :INA/FAG
價格 :請咨詢客服

ina滑塊導軌軸承的加工滑塊內部裝有四件裝模高度調整裝置，裝模高度調整裝置也是壓力傳導部件，四件裝模高度調整裝置安裝高度的一致性由滑塊的加工精度決定。....

詳細描述

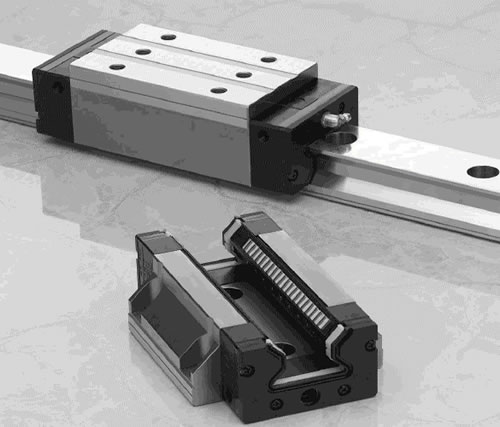

ina滑塊導軌軸承零件圖片 HuS東莞凌納機械有限公司

HuS東莞凌納機械有限公司

INA滑塊導軌的加工滑塊內部裝有四件裝模高度調整裝置，裝模高度調整裝置也是壓力傳導部件，四件裝模高度調整裝置安裝高度的一致性由滑塊的加工精度決定?；瑝K的裝配滑塊裝配后位于四角的八個滑板面相對于滑塊底面的垂直度必須在0.08mm的允差以內。其內部安裝的運動部件要求運轉靈活、平穩、無雜音且傳動齒輪箱內齒輪的接觸率要達到齒長、齒高60%以上。安裝完成后滑塊的調節速度要達到48mm/min，同時對滑塊內部應進行徹底清理，以保證滑塊內部的清潔度。HuS東莞凌納機械有限公司

HuS東莞凌納機械有限公司

ina導軌滑塊優勢介紹 HuS東莞凌納機械有限公司

1、工作精度高

2、大幅度降低驅動率

3、防塵、密封能力強

4、安裝方便、互換容易

5、承載能力大剛度強

6、定位穩定

7、周期負載疲勞性好

8、系統線性誤差影響小

導軌：導軌使用淬硬鋼磨削加工而成，滾道是經過超精磨削的。從上面定位導軌TKD從上面定位。導軌上的沉孔用來固定螺絲。拼接導軌如果需要的導軌長度lmax比尺寸表內的最大值大，導軌分段供應。

密封：標準的密封條和滑塊兩端的彈性密封有效的保證滑塊的密封。這些密封單元能在苛刻的環境條件下保護滾動體免受污染。

潤滑：直線循環滾珠軸承及導軌組件可以使用潤滑油和潤滑脂進行潤滑。如果使用潤滑脂潤滑，由于潤滑油腔大多數應用下可以免維護。通過滑塊端面的潤滑油嘴進行潤滑。

RWU系列：RWU35E-G1-V3、RWU35E-G2-V3、RWU35E-G3-V3等型號。

RUS系列：RUS38134-GR1/10-15、RUS38134-KS-GR1/10-15、RUS38134-GR3/10-15 等型號。

PR系列：PR14089-GR1、PR14089-GR3、PR14135-GR1等型號。

RUSV系列：RUSV42126-KS、RUSV60134-KS、RUSV60206-KS

VUS系列：VUS38134-A、VUS38206-A、VUS65210

LFR系列：LFR50/542Z（LFR50/5KDD4舊）、LFR50/562Z（LFR50/5KDD舊）、LFR50/862Z（LFR50/8KDD舊）等型號。

LFS系列：LFS20、LFS25、 LFS32 等型號。

KUVE系列：KUVE15-B 、KUVE20-B 、KUVE25-B 等型號。

導軌的運行精度主要不可避免地取決于安裝配合面的直線度、精度和剛度。系統的直線度只有在導軌完全壓緊到基準面上時才能得到保證。如果對運行精度的要求特別高 / 或者承載的基礎很軟 / 或者使用的是移動式導軌。安裝面形位精度導引系統的精確度及運轉越平穩要求越高，則越要注意安裝表面的形位精度。公差要求見，必須達到要求。表面必須經過磨削或精密銑削 – 使其達到平均粗糙度Ra1.6。任何公差沒有達到要求都會影響整體精度，改變預載并且降低導引系統的壽命。高度差對于，允許值通過下面的公式計算。如果存在大的誤差，請聯系我們。

a.固定板的厚度H2≧1.5D (D為大拉桿直徑；大拉桿直徑計算超級鏈接三板模大拉桿計算；H2上固定板的厚度)

b.撥塊鑲?cè)肷瞎潭ò迳疃菻≧2/3H2

c.注口襯套頭部要做一段錐度，以便合模。且要裝在上固定板上，以防止成型機上的噴嘴脫離注口襯套，產生拉絲現象不便取出，影響下一次注射。

d.撥塊在母模板內要逃料。

e.耐磨板要高出母模板0.5mm，保護母模板。以及支撐撥塊防止撥塊受力變形。

f.小拉桿限位行程S≦2/3H1，以利合模。(H1為滑塊高度)

g.撥桿前端最好裝固定塊，易調整，易加工，構成三點支撐，增加撥塊強度。

h.要使耐磨塊裝配順利，要求點E在點D右側。如下圖所示：

i.滑塊座與撥塊裝配時，要特別注意尺寸B與B1的關系，應為B>B1，但為了裝配的順暢，也可將其滑塊座后模板部分全部挖通。

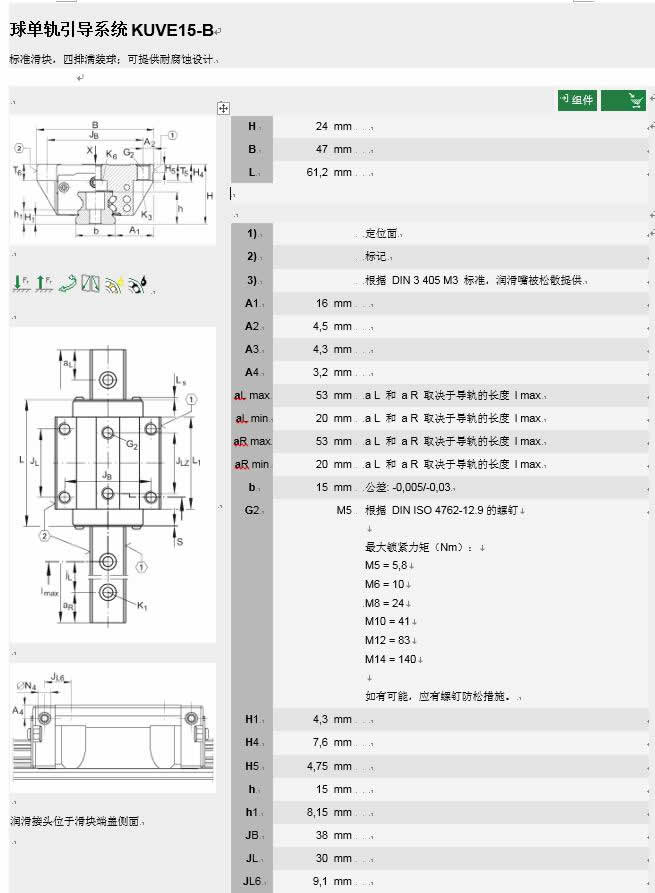

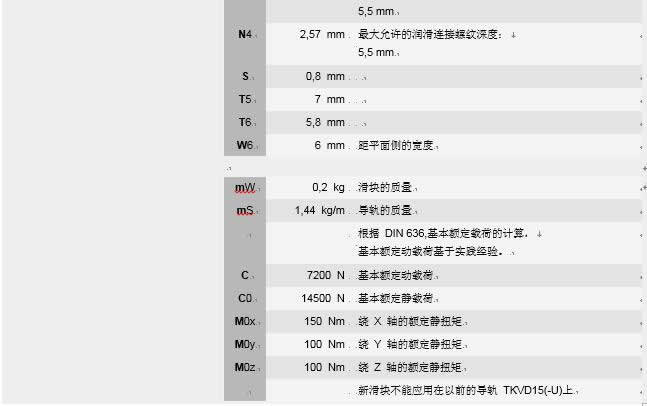

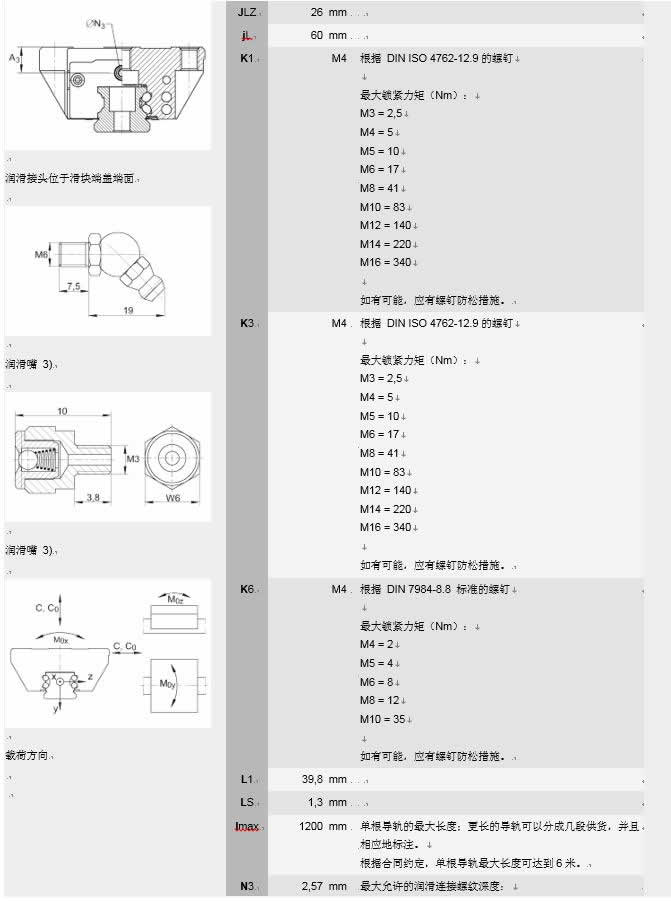

ina滑塊導軌詳細參數介紹 HuS東莞凌納機械有限公司
