東莞凌納機械有限公司專注于軸承領域多年，是全球生產品牌軸承的舍弗勒集團在東莞的實力ina軸承經銷商。公司主要營銷FAG/INA品牌軸承，并擁有一套成熟而完整的銷售和售后的技術服務，逐步至今在機械軸承行業擁有豐富的技術經驗，并致力打造成專業化的高端軸承公司，下面凌納軸承專家分享的是精密主軸軸承的類型和軸承標識的介紹。4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

主軸軸承是機械設備領域中重要的組成部分，而主軸主要是由4點組成，主軸軸承、準停裝置，自動加緊裝置，清除裝置所組成。主軸的類型很多，不同的類型就會產生不同的型號，那么如何通過型號來識別他們的用途及軸承名稱。4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

4Mj東莞凌納機械有限公司

INA軸承類型及型號的意義：4Mj東莞凌納機械有限公司

角接觸：C=15°，E=25°4Mj東莞凌納機械有限公司

保持架：T4Mj東莞凌納機械有限公司

精度：P4S4Mj東莞凌納機械有限公司

萬能配對：U4Mj東莞凌納機械有限公司

預載：L，M，H4Mj東莞凌納機械有限公司

4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

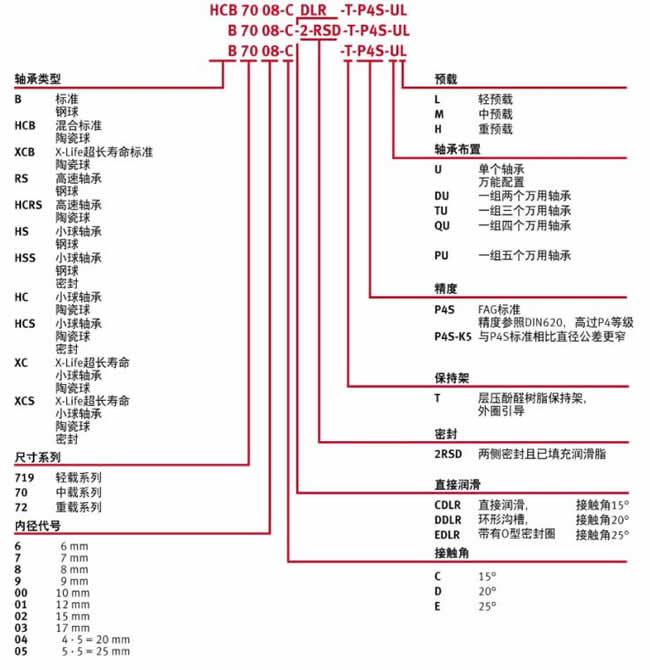

▲上圖是高速精密主軸軸承的類型細節圖，每段不同的數字或字母代表著不同的功能。4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

精密主軸軸承上的字義標識4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

一般來說，不同的主軸都有自己的標識，機床主軸軸承同樣也有統一的標識系統。軸承除了型號之外，還包含著軸承的參數信息，比如：軸承的寬度，內徑與外徑的公差，接觸角方向等參數都會標志在軸承的外圈上，一般只要打開軸承外包裝后，就能到看這些信息。4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

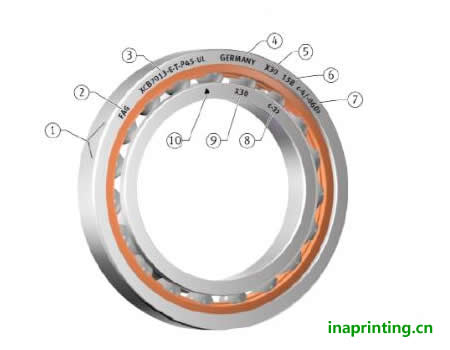

▲上圖，開式主軸上標識著一些數字和字母，那這些數字及字母距盡有哪些含義呢，接下來小編慢慢為您解答：4Mj東莞凌納機械有限公司

位置1：接觸角的符號；4Mj東莞凌納機械有限公司

位置2：商標；4Mj東莞凌納機械有限公司

位置3：產品型號4Mj東莞凌納機械有限公司

位置4：制造國家4Mj東莞凌納機械有限公司

位置5：外圈的特殊材料4Mj東莞凌納機械有限公司

位置6：內部標識4Mj東莞凌納機械有限公司

位置7：外徑、軸承寬度的實際偏差值4Mj東莞凌納機械有限公司

位置8：內徑的實際偏差值4Mj東莞凌納機械有限公司

位置9：內圈的特殊材料4Mj東莞凌納機械有限公司

位置10：內圈最大壁厚處標識4Mj東莞凌納機械有限公司

 4Mj東莞凌納機械有限公司

主軸的內容今天就打到這里，如果您對主軸軸承，F(xiàn)AG/ina滑塊，精密鎖緊螺母等軸承感興趣或者有技術疑問需要咨詢的話，您可以通過凌納軸承官網右側選擇您希望通過怎么樣的聯系方式即可，我們?nèi)虨槟峁┘夹g(shù)服務，采購顧問服務。4Mj東莞凌納機械有限公司
